MS SQL Server Plugin
Med OPC Router Plug-in til MS SQL Server kan du nemt oprette forbindelse til SQL Server og få adgang til dens tabeller, visninger og procedurer.
Book en Demo
Nem databaseforbindelse til netværksbaseret produktion
Microsoft SQL Server er en af de mest anvendte SQL-servere i industrien.
Databaser er hjertet i netværksbaseret produktion inden for moderne Industri 4.0. Her gemmes alle relevante data til optimal produktion, og de stilles til rådighed for andre systemer.
Med OPC Router Plug-in til MS SQL Server kan du nemt oprette forbindelse til SQL Server og få adgang til dens tabeller, visninger og procedurer. I kombination med de øvrige plug-ins kan du let indsamle data fra forskellige systemer i SQL Server og distribuere dem tilbage til det rette system på det rette tidspunkt. For eksempel kan du give en PLC adgang til SQL-serveren via OPC UA eller enkelt overføre data fra SQL til SAP. Plug-in-listen giver dig et overblik over alle forbindelsesmuligheder.
SQL Server-forbindelse via drag & drop
Forbindelsen til din MS SQL-database er bemærkelsesværdigt enkel og intuitiv med OPC Router via drag & drop.

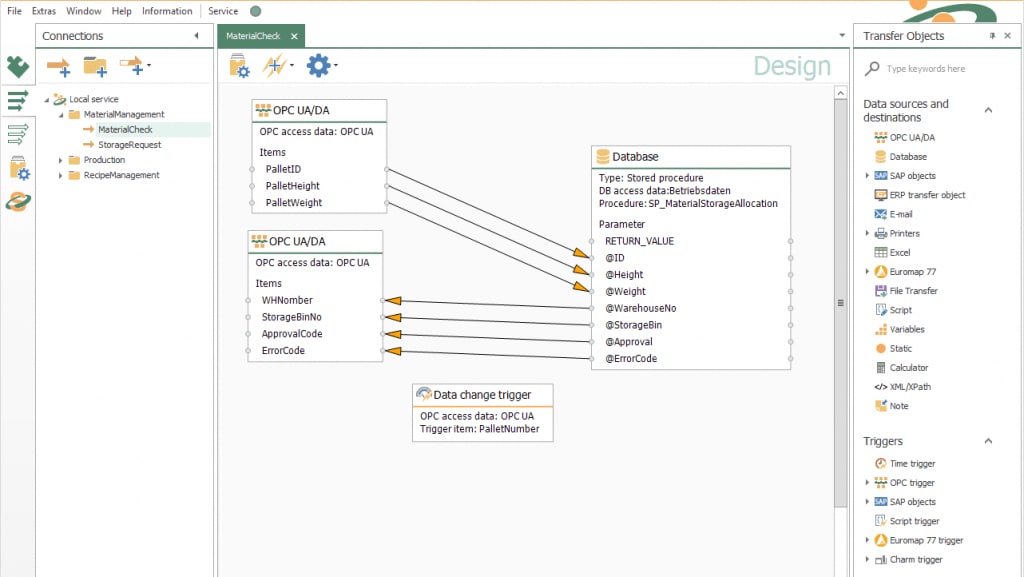

Skærmbilledet viser et eksempel på en Microsoft SQL Server-forbindelse.
Et klassisk anvendelsestilfælde er koblingen af SQL til OPC, vist med et kald til en lagret procedure.
Automatiseret dataudveksling for dine SQL-databaser
Opnå mere med kombinerede systemer:

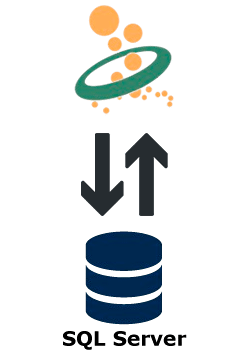

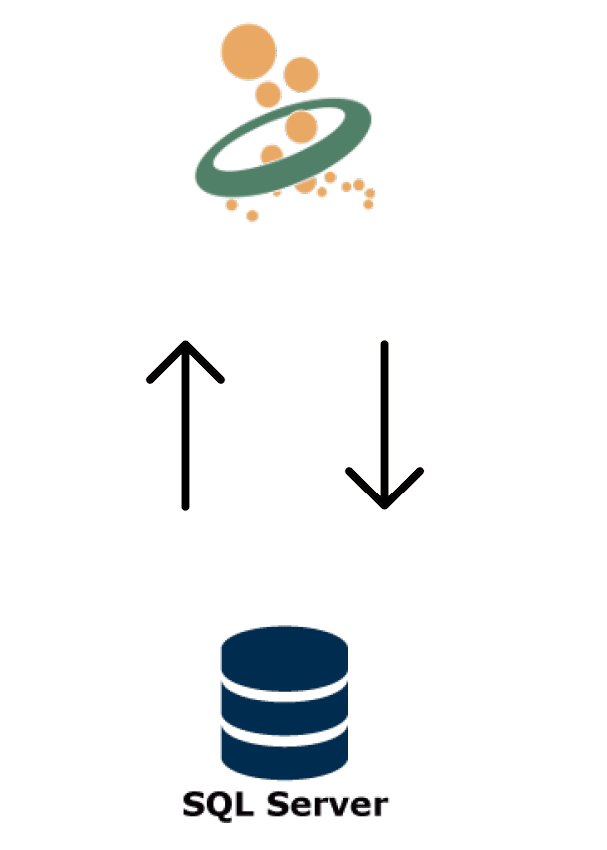

Ved at forbinde Microsoft SQL via OPC Router kan værdifulde data distribueres og registreres mellem systemer. Denne vigtige forbindelse eliminerer isolerede systemer og fremmer en sammenkoblet produktion af applikationer, der er designet med SQL. Dette kan også give mindre systemer og PLC’er en stærk fordel.
Industri 4.0 for Microsoft SQL:

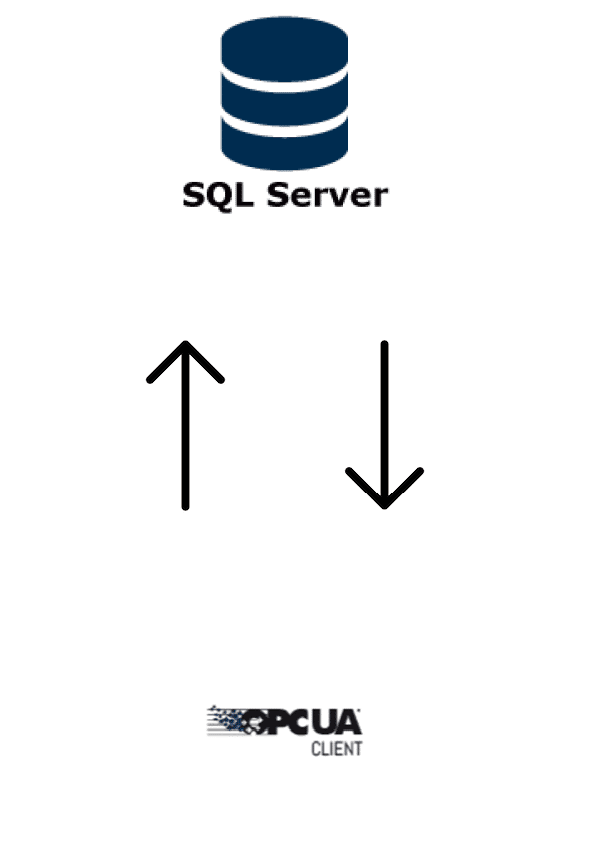

Når du har etableret en forbindelse mellem Microsoft SQL Server og dine systemer, åbner der sig mange nye muligheder for sammenkobling og dataoverførsel inden for Industri 4.0. Et klassisk anvendelsesområde er koblingen af SQL til OPC, hvor OPC Router fungerer som OPC-klient.
Anvendelseseksempler for MS SQL Server Plug-in
Produktionsdataregistrering med OPC SQL-integration
Med OPC Router skaber du grundlaget for dit produktionsdataregistreringssystem. De forskellige plug-ins gør det muligt at indlæse data fra forskellige systemer, såsom OPC til SQL-forbindelser, og overføre dem til det evaluerende målsystem. Typiske målsystemer er MES-systemer eller ERP-systemer.
Takket være den enkle konfiguration kan en Microsoft SQL Server bruges som en central driftsdatabase, hvor systemerne med datakilder forbindes grafisk – helt uden programmering. Eksisterende driftsdataintegrationer kan ofte kobles via en SQL Server-forbindelse og forsynes med data via denne kanal.
Et typisk eksempel på data, der indsamles til produktionsdataregistrering, er styringsdata fra PLC-systemer. Disse controllere forbindes via de standardiserede OPC UA-protokoller (med OPC UA Client Plug-in).
Databaseapplikation uden programmering
For at udveksle data mellem SQL Server og andre systemer kræves kun OPC Routers grafiske designer. Når forbindelsesparametrene til databasen er angivet og testet, kan databaseobjekterne søges og vælges.
I OPC-forbindelserne etableres dataoverførslen mellem et eksternt system (SAP, MQTT, OPC, REST osv.) og SQL Server. Når projektet er publiceret, kan alle dataoverførsler overvåges og kontrolleres i det grafiske monitoreringssystem.
Video: Nem overførsel af CSV-filer til en database
Se denne videotutorial for at se, hvor nemt det er at udtrække poster fra en CSV-fil og skrive CSV-kolonneværdierne til en databasetabel. Der er et simpelt format, hvor hver procesvariabel har sit eget måle-ID. Både procesværdier (temperatur og tryk) skrives som individuelle dataposter i den samme tabel. Du kan overvåge en mappe for de tilsvarende CSV-filer, læse dataene og skrive dem ind i den tilsvarende tabel blot ved at trække og slippe.
Forbind systemer med OPC Router Microsoft SQL Server Plug-in
Transfer Objects
MS SQL Plug-in transfer-objektet giver adgang til tabeller, views og lagrede procedurer i databasen.
Tabeller
Følgende handlinger er tilgængelige for tabeller: Select, Update, Insert og Delete. Efter en vellykket databehandling kan OPC Router markere (dvs. identificere) de overførte data som sådanne.
Views
Adgang til views sker udelukkende via en Select Query.
Lagrede procedurer
Ved adgang til en lagret procedure i databasen udfører OPC Router en Execute-handling. Under processen kan Input-parametre overføres. Det er også muligt at læse tilbagehentede oplysninger samt returnerede parametre og resultater.
Trigger
MS SQL Plug-in har sin egen database-trigger.
Database-trigger
Database-triggeren overvåger ændringer i tabelkolonner. Når en ændring sker, sender OPC Router en ændringsmeddelelse og aktiverer derefter en forbindelse.
Database-triggeren har ingen udgående datafelter.
Browsing
MS SQL Plug-in kan gennemse de tilgængelige objekter fra MS SQL Server.
Tabeller og Views
Alle tabeller og views, som brugeren har adgang til, læses fra MS SQL Server. Kolonnerne og deres typer identificeres og gøres tilgængelige for brugerens valg.
Lagrede procedurer
De tilgængelige lagrede procedurer læses også ind. Afhængigt af proceduren læses input- og outputparametre sammen med typeoplysninger og gøres tilgængelige for valg. Den obligatoriske returværdi gøres automatisk tilgængelig.
Andre OPC Router Use Cases
Fødevare- og drikkevaresektoren
Hos en stor og markedsledende producent i fødevareindustri henter produktionsdata fra forskellige S7-controllere via en OPC UA-server. Derefter anvender de OPC Router til at forbinde med varestyringssystemet. Samtidig gemmer OPC Router produktionsdata i en SQL-database. Denne kommunikationsproces er dermed fuldt automatiseret.
Den kemiske og farmaceutiske sektor
OPC Router bruges af et kemisk selskab til at udveksle data med en Allen Bradley PLC via KEPServerEX OPC-serveren, hvor dataene overføres til en MS SQL Server-database og gemmes der. MS SQL Server-databasen opbevarer opskrifter, der skal sendes til PLC’en efter behov. Med OPC Router er de i stand til at håndtere denne dataudveksling uden problemer.
Logistik- og distributionssektoren
En førende leverandør af integrerede logistiksystemer og lagre forbinder deres PLC’er med deres SAP ERP-system for automatisk at håndtere ordreadministration. På PLC-siden opretter OPC Router forbindelse via OPC, og kommunikationen med SAP er baseret på IDoc.
Uddannelses- og administrationssektoren
Et universitet bruger OPC Router til at hente energiforbrug fra universitetsbygninger via OPC Client og logge det i InfluxDB. Med over 80 forbindelser hjælper OPC Router’s skabelonfunktioner med at reducere konfigurationstiden, og C#-scriptmotoren muliggør tilpasning til specifikke behov. Dette kombinerer fordelene ved en standardapplikation med fleksibiliteten i scripting på et standardiseret sprog.
Stort katalog af plug-in’s
OPC Router understøtter et stort antal plug-in’s.
Funktioner
- Modtag advarsler og meddelelser via e-mail.
- Understøtter OPC UA og OPC DA.
- Arbejder uafhængigt af databaseleverandører.
- Etiketdesigner til overførsel af produktinformation.
- Læser og skriver Excel-tabeller.
- Sikker kommunikation.
- Grafisk brugergrænseflade.
- Hurtig og nem adgang til data fra en enkelt platform.
- Vælg mellem et stort udvalg af plug-in’s, og tilslut dem let via “drag & drop”.
- Få flere funktioner med nye tilføjelser.
- Skalerbart system. Du vælger antallet af forbindelser.
- Realtidsvisualisering for et komplet overblik.
- Adgang til historiske data.
