MQTT Client Plugin
Med OPC Router som MQTT-klient og abonnent kan du bruge data fra MQTT-udgivere og videresende dem til ethvert system via de ekstra plug-ins.
Book en Demo
MQTT – Protokollen for IoT- og M2M-kommunikation
MQTT (Message Queue Telemetry Transport) er en udbredt IoT-protokol, hvor sensorer fungerer som udgivere og systemer som abonnenter. I modsætning til OPC UA, hvor datastrukturer er foruddefinerede, bestemmer udgiveren dataindholdet i MQTT-meddelelser.
OPC Router som MQTT-klient muliggør dataudveksling mellem MQTT og systemer som OPC UA, SAP, SQL og REST. Den kan både abonnere på og udgive data.
MQTT-forbindelse via drag & drop
Forbindelse af systemer via MQTT er meget nemt og intuitivt med OPC Router ved hjælp af drag & drop. På vores skærmbilleder kan du se eksempler på MQTT-overførsler.

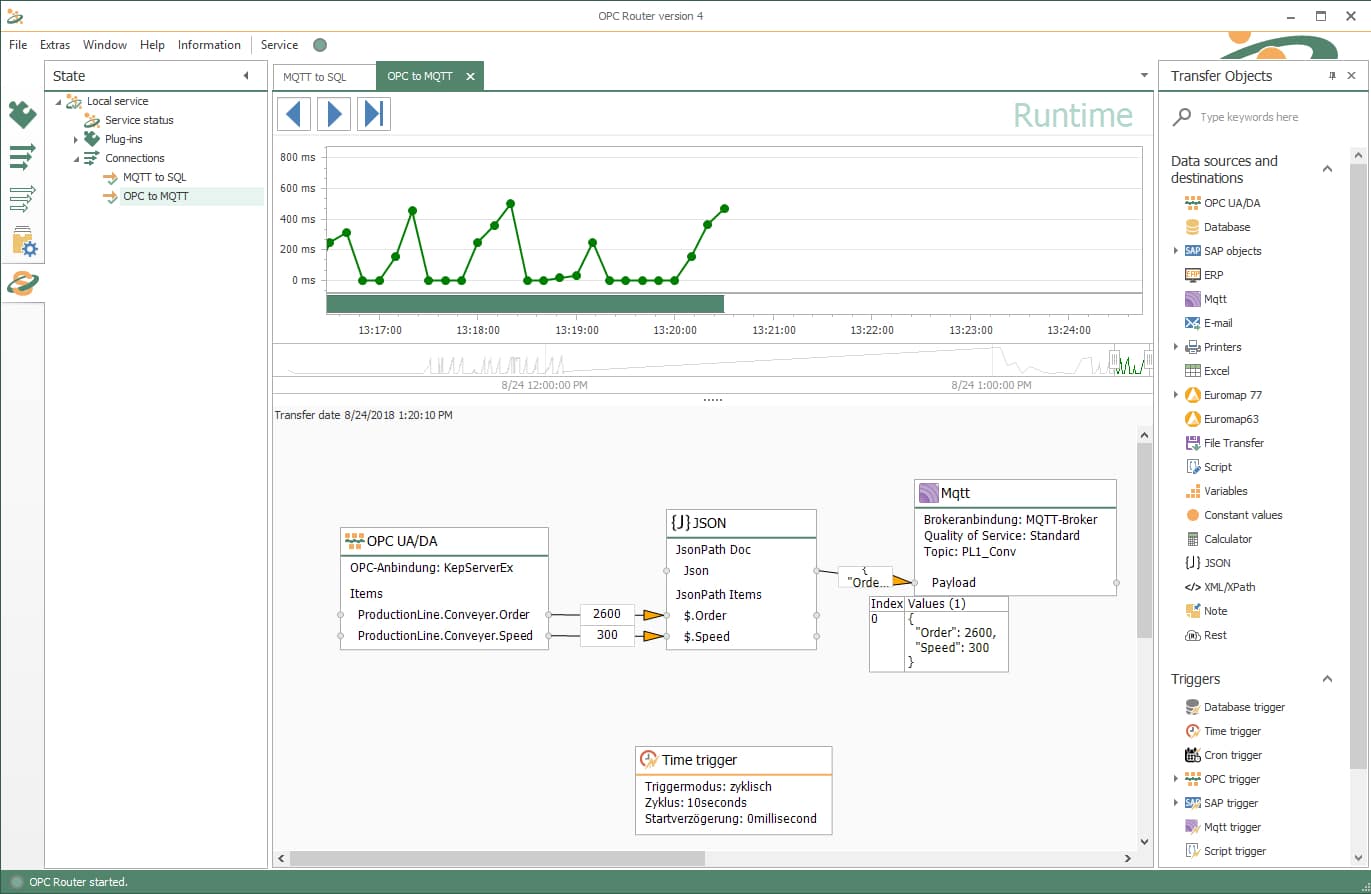

Det første skærmbillede viser data, der er indsamlet fra en OPC-server med OPC UA Client Plug-in, konverteret til en brugerdefineret JSON-streng via JPath Plug-in og sendt til MQTT Broker. Til testen blev Mosquitto Broker brugt.

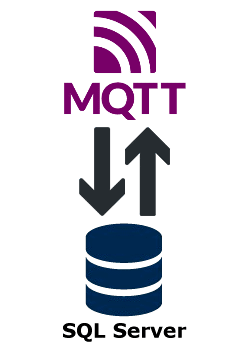

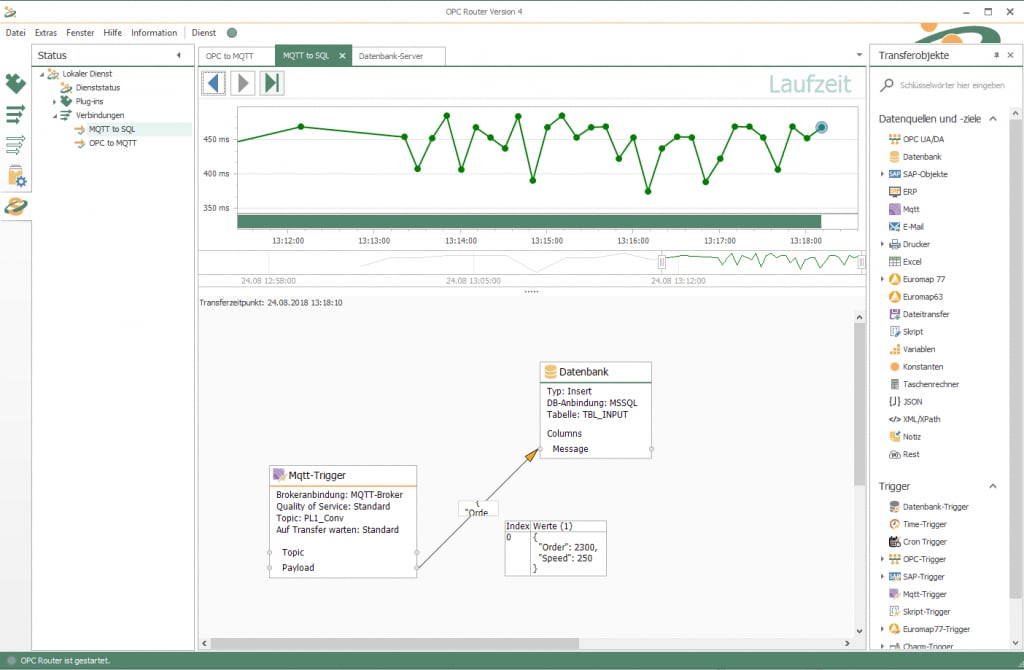

Det andet skærmbillede viser et eksempel på en MQTT til SQL-overførsel: Data modtages af MQTT Client Plug-in fra brokeren. Modtagelsen udløser en trigger. Triggeren gør nyttelasten tilgængelig, og dataene skrives direkte ind i en SQL-tabel via MS SQL Server Plug-in.
MQTT-klient og IoT-gateway i ét
Integrér IoT-data via MQTT og OPC UA
Opnå mere med sammenkoblede systemer:
Med OPC Router som en MQTT-klient kan du sende og modtage værdifulde data til/fra MQTT-kompatible systemer. MQTT Client Plug-in baner vejen til IoT-verdenen og gør det muligt for ikke-MQTT-kompatible enheder at kommunikere data med IoT og skyen.
Industrie 4.0 MQTT-klient:
De forbundne systemer i Industrie 4.0-verdenen kommunikerer via mange forskellige grænseflader. MQTT er en af dem og sikrer primært integrationen af IoT-enheder og skyen. Her fungerer OPC Router som broen til infrastrukturen i en netværksforbundet produktion.
Datahub og IoT-gateway:
Med OPC Router kan du grafisk realisere netværksforbindelsen mellem dine systemer. Dens plug-ins gør den til en datahub i industrielle miljøer. Enkel konfiguration, avanceret overvågning og robusthed er dens kendetegn. Med MQTT Plug-in fungerer den også som en IoT-gateway.
MQTT Client Plug-in Use Cases

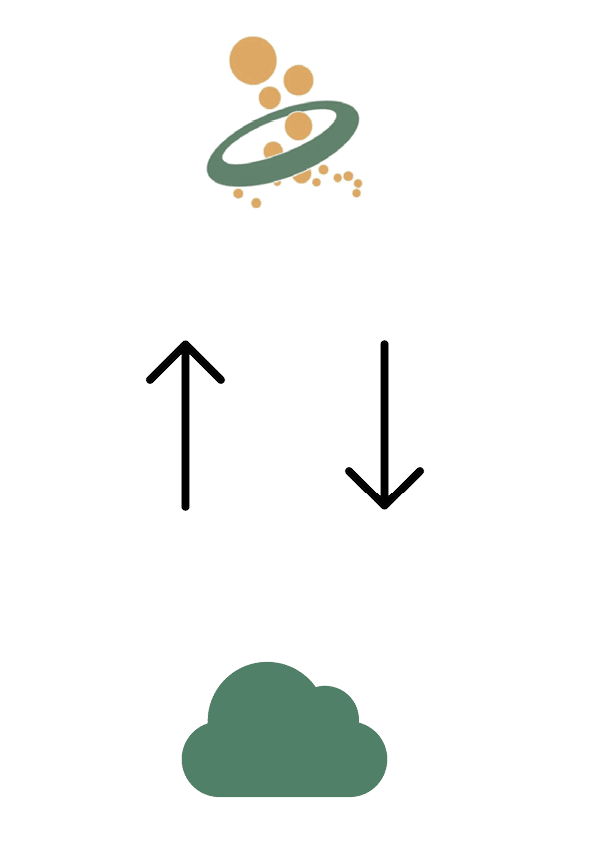

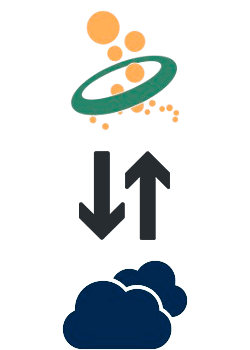

Send data til IoT-platforme og skyen via MQTT
IoT lever på den ene side af intelligente “ting”, men i lige så høj grad af den omfattende netværksforbindelse mellem disse ting. Dette sker gennem skyen og IoT-platforme, hvor de fleste af disse platforme anvender IoT-protokollen MQTT som en af deres primære grænseflader. Dataene på de digitale tvillinger af enheder udveksles med de fysiske enheder via MQTT.
OPC Router kan fungere som en kommunikationspartner for disse platforme med sit MQTT Client Plug-in og dermed sende data fra den fysiske verden til platformen – men dataflowet fra skyen tilbage til de “rigtige ting” er også muligt. Hvad der betragtes som en “ting” i OPC Router afhænger af dens Plug-ins. Ved at kombinere hvert af dens Plug-ins med MQTT Client Plug-in kan for eksempel printere, SQL-servere og SAP-systemer integreres i den valgte IoT-platform.
Send OPC UA-data fra sensorer og enheder via MQTT
MQTT-protokollen er særligt udviklet til enheder og netværk med lav båndbredde. Derfor er små og strømbesparende enheder og sensorer ideelle datakilder til MQTT.
Med OPC Router kan data fra disse enheder modtages via en broker og derefter videresendes til behandlingssystemer såsom SQL-servere, SAP-systemer, printere og andre (se Plug-ins). Data kan også sendes tilbage til enheder og sensorer for at foretage indstillinger eller udløse handlinger, da MQTT-dataudvekslingen er tovejs.
Video: Sådan fungerer OPC Routers MQTT Plugin
Forbind systemer med OPC Router MQTT Client Plug-in
Transfer Objects
MMQTT Client Transfer-objektet gør det muligt at sende meddelelser som en udgiver (publisher). Brokerens konfiguration foretages i Plug-in-instansen. Felterne Topic og Payload overføres til transfer-objektet.
Dataene sendes til brokeren, når overførslen udføres, og bliver dermed tilgængelige for abonnenterne. XPath eller JPath Plug-ins kan anvendes effektivt til at strukturere dataene i payloaden.
Trigger
MMQTT Client Plug-in indeholder en MQTT-trigger, der bruges til at initiere forbindelser.
MQTT-triggeren fungerer som en abonnent (subscriber) for et specifikt emne (topic) – der kan også anvendes jokertegn (wildcards). Når en meddelelse modtages, stiller triggeren både topic og payload til rådighed i forbindelsen.
Browsing
Browsing af topics understøttes ikke af MQTT-protokollen. Derfor tilbyder MQTT Client Plug-in ikke browsing-funktionalitet.
Andre OPC Router Use Cases
Fødevare- og drikkevaresektoren
Hos en stor og markedsledende producent i fødevareindustri henter produktionsdata fra forskellige S7-controllere via en OPC UA-server. Derefter anvender de OPC Router til at forbinde med varestyringssystemet. Samtidig gemmer OPC Router produktionsdata i en SQL-database. Denne kommunikationsproces er dermed fuldt automatiseret.
Den kemiske og farmaceutiske sektor
OPC Router bruges af et kemisk selskab til at udveksle data med en Allen Bradley PLC via KEPServerEX OPC-serveren, hvor dataene overføres til en MS SQL Server-database og gemmes der. MS SQL Server-databasen opbevarer opskrifter, der skal sendes til PLC’en efter behov. Med OPC Router er de i stand til at håndtere denne dataudveksling uden problemer.
Logistik- og distributionssektoren
En førende leverandør af integrerede logistiksystemer og lagre forbinder deres PLC’er med deres SAP ERP-system for automatisk at håndtere ordreadministration. På PLC-siden opretter OPC Router forbindelse via OPC, og kommunikationen med SAP er baseret på IDoc.
Uddannelses- og administrationssektoren
Et universitet bruger OPC Router til at hente energiforbrug fra universitetsbygninger via OPC Client og logge det i InfluxDB. Med over 80 forbindelser hjælper OPC Router’s skabelonfunktioner med at reducere konfigurationstiden, og C#-scriptmotoren muliggør tilpasning til specifikke behov. Dette kombinerer fordelene ved en standardapplikation med fleksibiliteten i scripting på et standardiseret sprog.
Stort katalog af plug-in’s
OPC Router understøtter et stort antal plug-in’s.
Funktioner
- Modtag advarsler og meddelelser via e-mail.
- Understøtter OPC UA og OPC DA.
- Arbejder uafhængigt af databaseleverandører.
- Etiketdesigner til overførsel af produktinformation.
- Læser og skriver Excel-tabeller.
- Sikker kommunikation.
- Grafisk brugergrænseflade.
- Hurtig og nem adgang til data fra en enkelt platform.
- Vælg mellem et stort udvalg af plug-in’s, og tilslut dem let via “drag & drop”.
- Få flere funktioner med nye tilføjelser.
- Skalerbart system. Du vælger antallet af forbindelser.
- Realtidsvisualisering for et komplet overblik.
- Adgang til historiske data.
Strømlinet og optimal kommunikation med OPC Router
Optimering og automatisering af produktionsprocesser er en afgørende faktor for produktkvalitet og produktionseffektivitet. OPC Router giver dig de OPC-funktioner, du har brug for for at optimere din virksomhed. Se hvordan løsningen fungerer i videoen overfor.
Du er velkommen til at kontakte os – vores konsulenter hjælper dig med at finde den rigtige måde at implementere OPC Router i din virksomhed.
